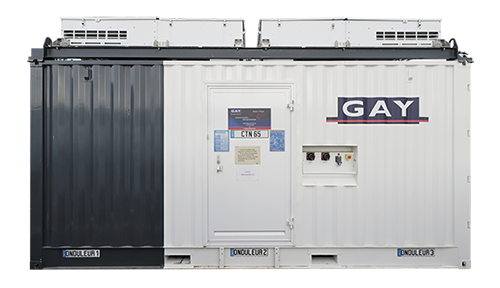

Convertisseur de fréquence 50 Hz/60 Hz ou 60 Hz/50 Hz
Les convertisseurs de la gamme RIELLO assurent la conversion d’un réseau alternatif en fréquence et en tension.
Les convertisseurs de la gamme RIELLO assurent la conversion d’un réseau alternatif
en fréquence et en tension.
L’expérience de SAS ELECTRICITÉ GAY, spécialiste de la location d’énergie a permis
le développement d’une solution de location de convertisseurs statiques
et/ou dynamiques.
Version industrielle : Alimentation des appareils électriques,
test en fréquence de toute type de matériel, moteur...
Version marine : Alimentation des réseaux de bord par une source
de fréquence 50 Hz/60 Hz ou 60 Hz/50 Hz.
| ONDULEUR | |
|---|---|
ONDULEUR Puissance nominale (kVA) | 400 |
ONDULEUR Puissance nominale active Pf 1 (kW) | 400 |
ONDULEUR Courant nominal (A) | 577 |
ONDULEUR Tension nominale | 400Vca triphasée + N (configurable de 360V à 420 V) |
ONDULEUR Fréquence nominale | 50 ou 60Hz (configurable) |
ONDULEUR Réglage de la tension de sortie | De 360 à 420V |
ONDULEUR Variation statique | ± 1% |
ONDULEUR Variation dynamique | ± 5% |
ONDULEUR Temps de rétablissement de ± 1% | 20ms - Conforme à la norme EN 62040-3, classe 1 |
ONDULEUR Facteur de crête du courant (Ipeak/Irms conformément à EN 62040-3) | 03:01:00 |
ONDULEUR Distorsion de la tension avec charge linéaire | ≤ 1% (typica), ≤ 2% (max) |
ONDULEUR Distorsion de la tension avec charge non linéaire (EN 62040-3) | ≤ 3% |
ONDULEUR Stabilité de la fréquence avec onduleur synchronisé avec le réseau de by-pass | ±2% (réglable de ±1% à ±6% depuis tableau de commande) |
ONDULEUR Stabilité de la fréquence avec onduleur non synchronisé avec le réseau de by-pass | ±0,05% |
ONDULEUR Vitesse de variation de la fréquence | 1Hz/s |
ONDULEUR Dissymétrie des tensions de phase avec charge équilibrée et déséquilibrée | ≤1% |
ONDULEUR Déphasage des tensions avec charge équilibrée et déséquilibrée | 120 ±1°el. |
ONDULEUR Surcharge se référant à la puissance nominale• Triphasée• Monophasée | (@ 25°C environ)110% 60 minutes, 125% 10 minutes, 150% 1 minute,200% pendant 6 secondes |
ONDULEUR Courant de court-circuit• Phase/Phase• Phase/Neutre | 180 % pendant 1 seconde300% pendant 1 seconde |
ONDULEUR Rendement onduleur (%) | 95,00 % |
ONDULEUR | |
ONDULEUR BY-PASS | |
ONDULEUR Tension nominale | 400 Vca triphasée + N (configurable de 380 V à 415V) |
ONDULEUR Tolérance tension nominale | ±20% (réglable de ±5% à ±25% depuis panneau de commande) |
ONDULEUR Fréquence nominale | 50 ou 60 Hz (auto-apprentissage) |
ONDULEUR Tolérance fréquence | ±2% (réglable de ±1% à ± 6% depuis tableau de commande) |
ONDULEUR Commutation sur by-pass avec onduleur en synchronisme (onduleur en Mode Normal) | <1 ms |
ONDULEUR Commutation sur by-pass avec onduleur hors synchronisme (onduleur en Mode Normal) | ~100 ms (configurable jusqu’à 200 ms) |
ONDULEUR Commutation de by-pass à onduleur (onduleur en Mode Stand-by On) | de 4 ms |
ONDULEUR Capacité de surcharge en la puissance de ligne de by-pass | 110% pendant 60 minutes, 125% pendant 10 minutes, 150% pendant 1 minute |
ONDULEUR I2t SCR sur Bypass (25°C, 8÷10ms)[A2s] | 1805 k |
ONDULEUR Capacité de court-circuit de la ligne de by-pass (x courant nominal)• 1 seconde• 500 ms• 200 ms• 100 ms• 10 ms | 0910111318 |
ONDULEUR | |
ONDULEUR SYSTÈME | |
ONDULEUR Rendement CA/CA (On line) – (%)• Charge 100%• Charge 90%• Charge 75%• Charge 50% | 94,595,395,594,5 |
ONDULEUR Rendement avec onduleur en mode STAND-BY• Charge 100%• Charge 50% | 9998,5 |
ONDULEUR Dimensionnement de la position neutre I/In | 1,09 |
ONDULEUR Puissance dissipée (sans charge)• KW• Kcal/h• BTU/h | 4,5386915355 |
ONDULEUR Puissance dissipée (charge 50%)• KW• Kcal/h• BTU/h | 9,4810332156 |
ONDULEUR Puissance dissipée (charge 100%)• KW• Kcal/h• BTU/h (voir note 3) | 23,32001779436 |
ONDULEUR Dispersion de courant maxi | 300 mA máx. |
ONDULEUR Niveau sonore à 1 m par devant (de 0 à pleine charge) -(dBA) | 72 |
